开关状态显示仪

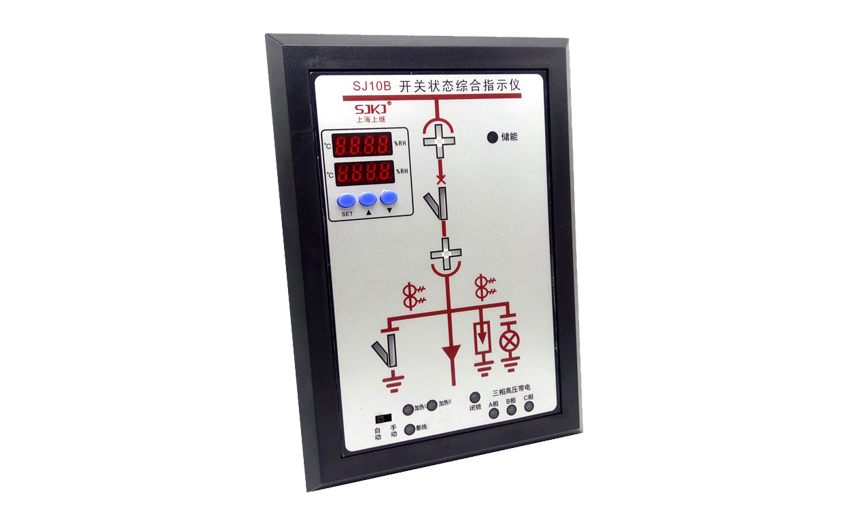

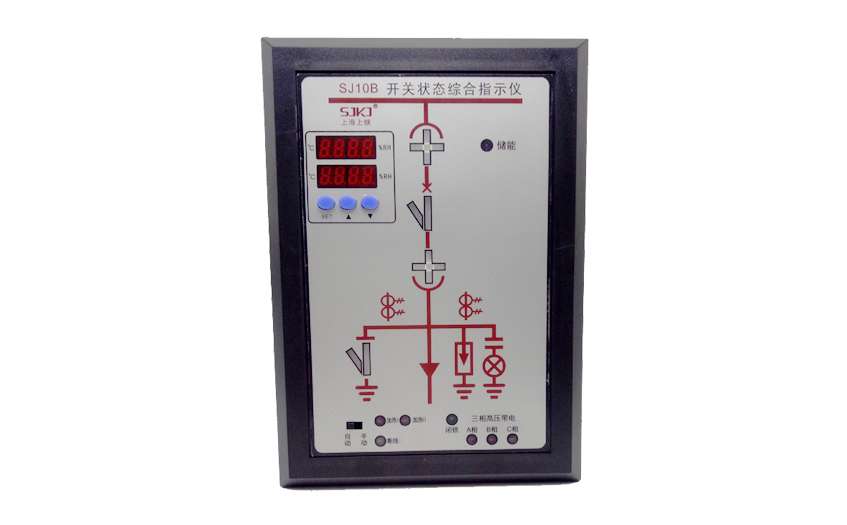

SJ10B开关状态综合指示仪

所属栏目:开关状态显示仪
产品特征:

SJ10系列开关柜智能操控装置功能强大,用于3-35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜,可取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件。具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电显示、温湿度数字显示、柜内照明及RS485通讯接口等多项功能。

产品咨询021-57233089 QQ交谈
分享到:

SJ10B开关状态综合指示仪概述


SJ10系列开关柜智能操控装置功能强大,用于3-35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜,可取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件。具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电显示、温湿度数字显示、柜内照明及RS485通讯接口等多项功能。


SJ10B开关状态综合指示仪性能特点


1、一次模拟图显示

2、高压带电显示及闭锁输出

3、温湿度数字显示及加热控制输出

4、可选配RS485通讯接口


SJ10B开关状态综合指示仪技术参数


● 工作电源:AC/DC 220V

● 负载加热电源:AC 220V

● 工作环境:温度0~ 70℃ 湿度Rh≤95%

● 测量湿度范围:0~99%RH

● 测量温度范围:-20~100℃

● 控制精度:温度± 1℃    湿度±5%RH±

● 抗电强度:外壳与端子之间≥ AC2000V

● 绝缘性能:外壳与端子之间≥ 100MΩ

● 抗干扰:符合IEC255-22标准

● LED(KV)启辉电压:母线电压×0.15~0.65

● 闭锁启控电压(KV):母线电压×0.65

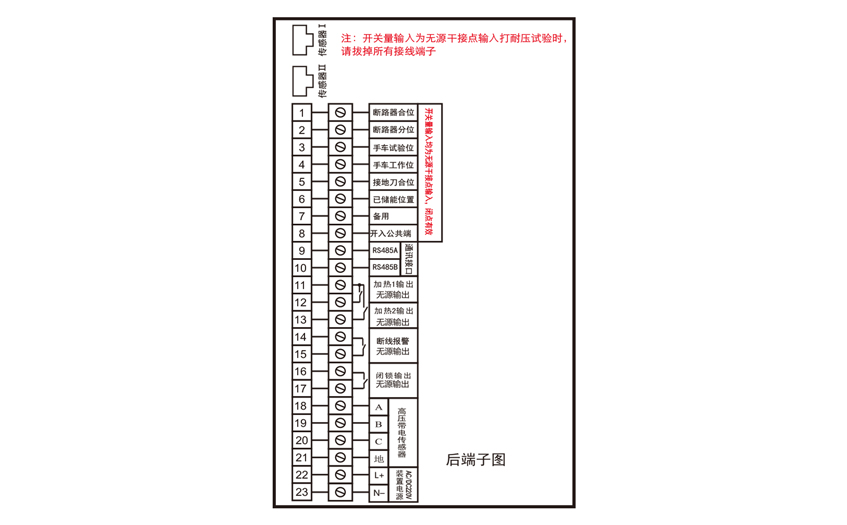

SJ10B开关状态综合指示仪接线端子图

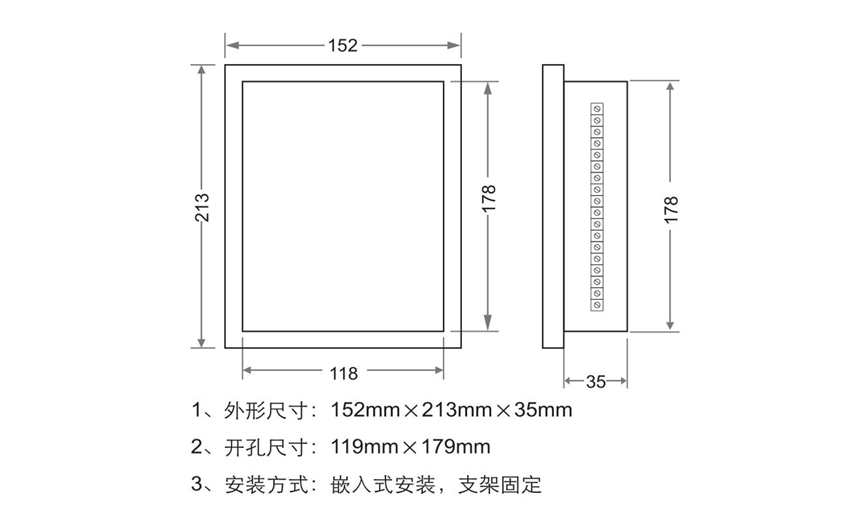

SJ10B开关状态综合指示仪开孔尺寸


SJ10B开关状态综合指示仪开孔尺寸
