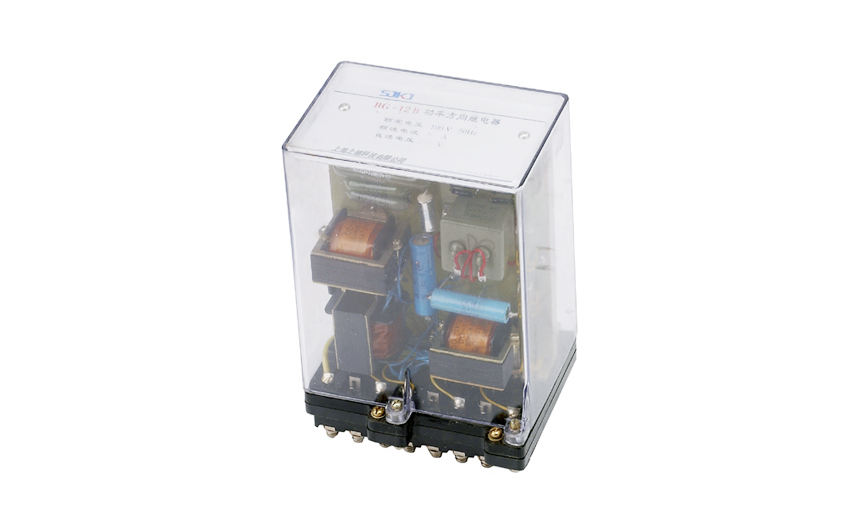

BG-12B应用范围

BG-12B功率继电器(以下简称继电器)应用于电力系统方向保护接线中,作为功率方向元件。其中BG-12B用于相间短路保护; BG-13B用于接地保护; BG-11B是具有双方向触点的功率元件, 用于平行线路横联差动保护中。

BG-12B主要技术参数

·额定数据:交流额定电压为100V;交流额定频率为50Hz;交流额定电流为lA、5A;直流额定电压为48V、110V、220V。

·继电器最大灵敏角: BG-11B、12B为-45°或-30°; BG-13B为+70°;在额定值下,误差不大于±5°。

·动作值:在最大灵敏角及额定电流下,继电器的最小动作电压不大于2V。

·动作时间:在最大灵敏角和4倍动作功率(电流额定电压为4V)时,不大于30ms。

·功率消耗:交流电压回路不大于4VA;交流电流回路不大于1VA;直流不大于6W。

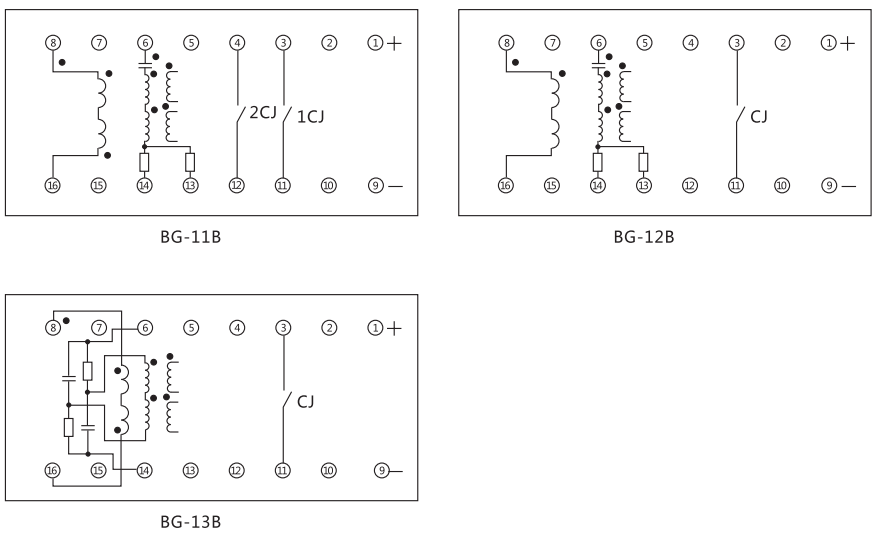

 BG-12B内部接线及外引接线图

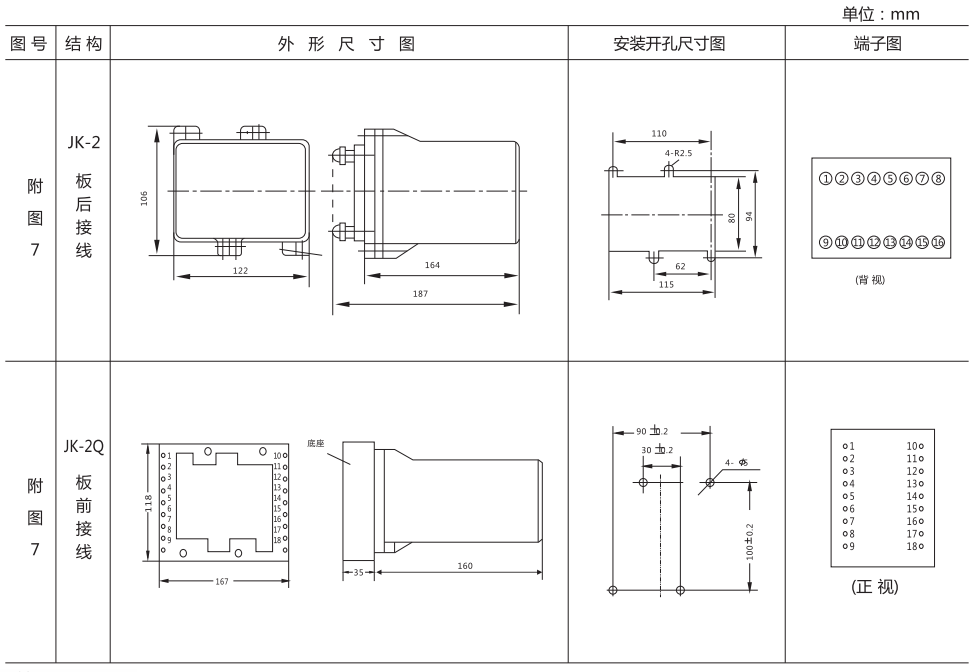

BG-12B外形及开孔尺寸
